一、产品简介与用途：

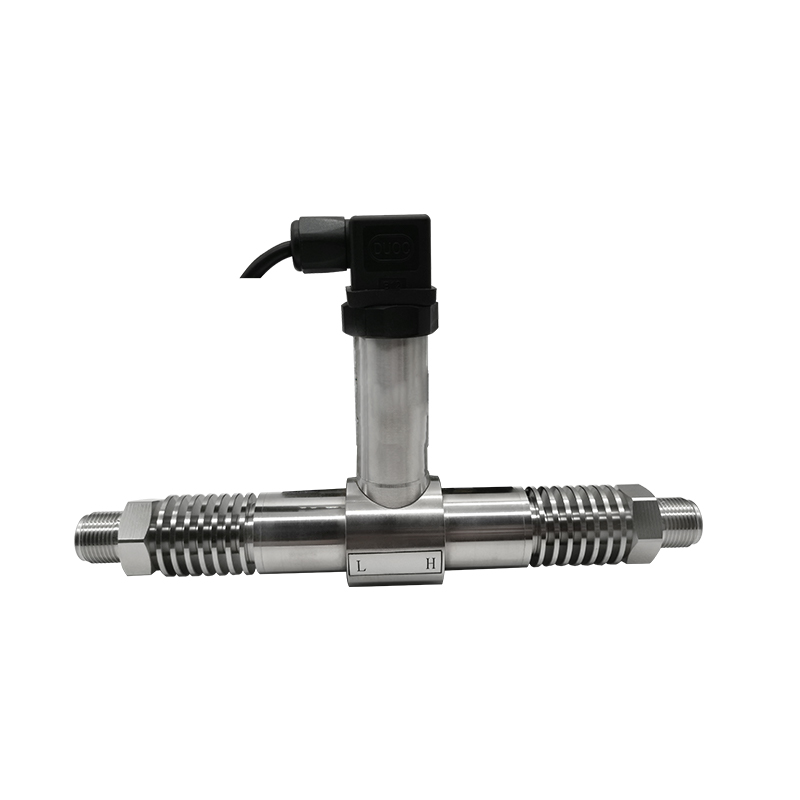

高温差压变送器高温扩散硅压力传感器采用OEM硅压阻式差压充油芯体组装而成。采用高温隔离装置，温度可达300℃，外壳为全不锈钢结构，具有较强的耐腐蚀性，两个压力接口为M20×1.5螺纹连接,可直接安装在测量管道上或通过引压管连接。高温差压变送器高温扩散硅压力传感器可应用于航空，航天，汽车，医疗设备等领域的差压、液位、流量测控等。
二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 量程 | 0~10kPa~35MPa |
| 耐压 | 三倍量程值 |
| 综合精度 | 0.25%F·S、0.5%F·S |
| 输出信号 | 4~20mA(二线制)、0~5V、1~5V、0~10V（三线制） |
| 供电电压 | 24DCV(9~36DCV) |
| 介质温度 | -20~150~240℃ |
| 环境温度 | （常温）-20~85℃ |
| 负载电阻 | 电流输出型：≤800Ω；电压输出型：大于50KΩ |
| 绝缘电阻 | 大于2000MΩ(100VDC) |
| 密封等级 | IP65 |
| 长期稳定性能 | 0.1%F·S/年 |
| 振动影响 | 在机械振动频率20Hz~1000Hz内，输出变化小于0.1%F·S |
| 电气接口 | 赫斯曼接头PG7法兰 |
| 机械连接（螺纹接口） | M20×1.5、G1/2" |
