一、产品简介及用途：

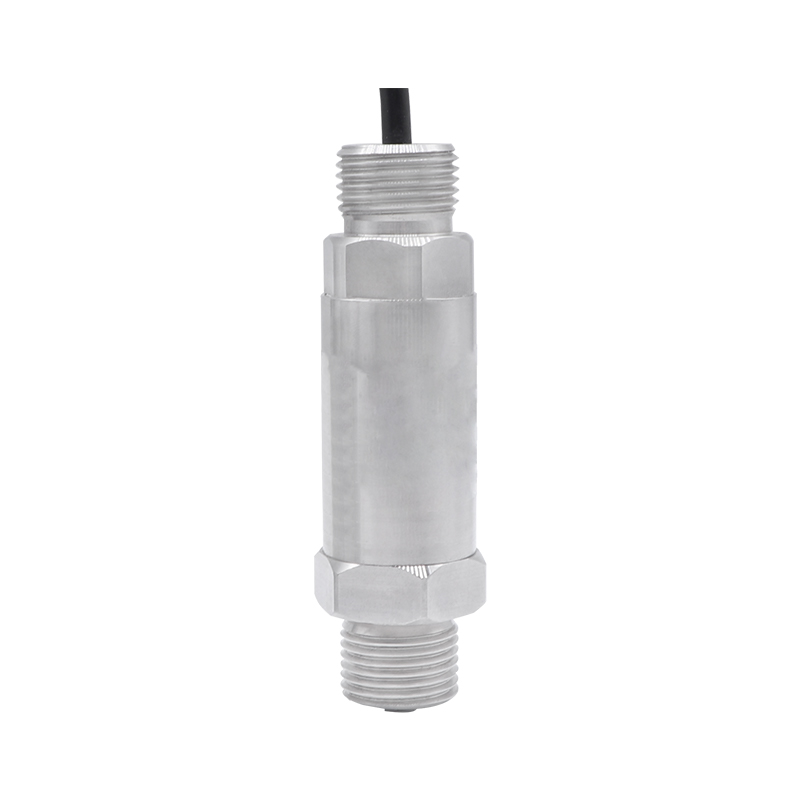

隔爆型压力变送器应变式防爆压力传感器采用隔离型膜片，一体化结构，传感器尾部采用螺纹连接，配挠性金属导线管方便与系统的其它设备连接成一体。隔爆型压力变送器应变式防爆压力传感器适用于有防爆要求的压力测量与控制。
二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 量程 | 0~1,5,10,30,40,50,60~150MPa |
| 综合精度 | 0.25%F·S、0.5%F·S、1.0%F·S |
| 输出信号 | 4~20mA(二线制)、0~5V、1~5V、0~10V（三线制） |
| 供电电压 | 24DCV(9~36DCV) |
| 介质温度 | -20~85~105℃ |
| 环境温度 | -20~85℃ |
| 负载电阻 | 电流输出型：≤800Ω；电压输出型：大于50KΩ |
| 绝缘电阻 | 大于2000MΩ(100VDC) |
| 密封等级 | IP65 |
| 长期稳定性能 | 0.1%F·S/年 |
| 振动影响 | 在机械振动频率20Hz~1000Hz内，输出变化小于0.1%F·S |
| 电气接口 | 尾部螺纹M20×1.5出线，其他可选 |
| 隔爆等级 | Ex dll CT6 |
| 螺纹连接 | M16×1.5、M20×1.5等，其他螺纹可依据客户要求设计 |
